特長
表面形状計測の新たなスタンダード

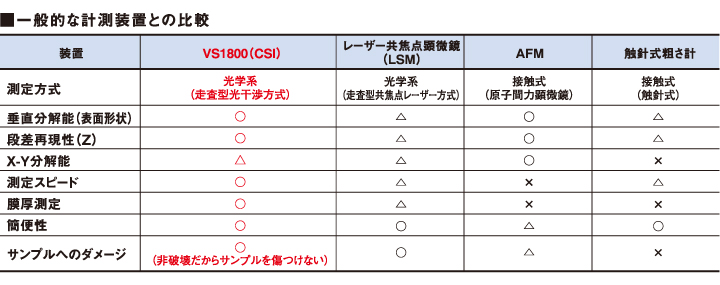

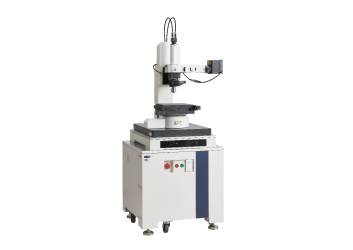

材料の平たん化や薄膜化、微細構造化が急速に進み、従来、一般的であったSPM（走査型プローブ顕微鏡）や触針式粗さ計、レーザー顕微鏡などを上回る計測精度が求められています。光の干渉現象を利用する走査型白色干渉顕微鏡（測定原理説明）を、より使いやすく、手軽に導入できるようにしたナノ3D光干渉計測システムVS1800では、高精度かつ広範囲な表面形状計測を高速に行うことができます。また、従来の線粗さによる測定では、「測定箇所による結果のバラつき」と「走査方向に依存する結果のバラつき」が大きな課題となっています。VS1800は、その対応として定められた表面形状の評価方法である国際規格ISO25718を参照にしたパラメータ算出により、表面形状測定の新たなスタンダードとして注目を集めています。
ナノ3D光干渉計測システムVS1800は、同じく高さ分解能0.1 nm以下を実現する、原子間力顕微鏡のナノ3Dプローブ計測システムAFM5500Mに比べて面内方向における計測範囲の広さが大きな特徴です。それぞれの特徴を生かし、ニーズに合わせた最適な計測システムの選択が生産性の向上につながります。
1．高分解能・広範囲

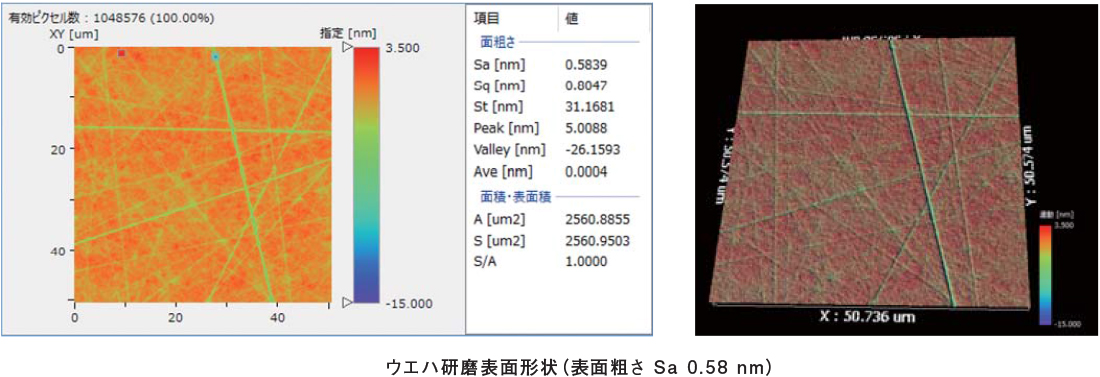

独自のアルゴリズムにより、垂直分解能0.01 nm（Phaseモード時）を実現。対物レンズの倍率に依存することなく、高い垂直分解能を実現するため、広い範囲（ワンショット最大6.4 mm×6.4 mm）でもナノオーダーの粗さ、段差の計測が可能です。
2．高い測定再現性

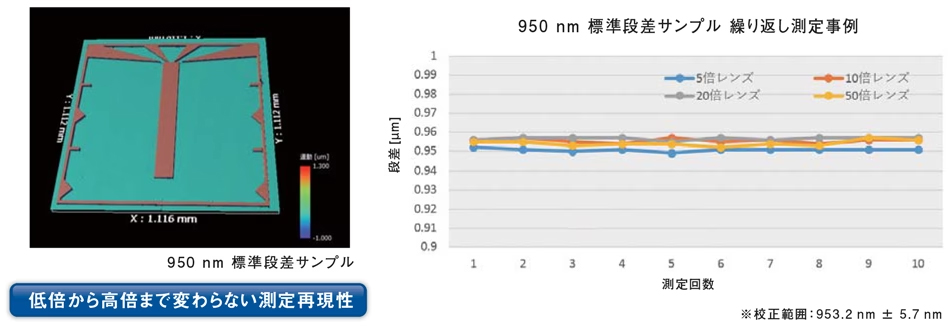

高さのスケールに干渉縞を用い、Z駆動機構からの影響を最小化することで、再現性0.1%以下（Phaseモード時）を実現します。
3．高速測定
サンプルを面で捉え、XY方向の走査がないことで測定を高速化し、非接触方式のため、サンプルにダメージを与えることなく測定可能です。
4．非破壊計測
従来はサンプルを切断し、断面を形成して行われた多層膜の層構造および層内部の異物計測を非破壊で行うことが可能です。透明な積層サンプルにおいて、レンズの高さ座標と各界面から得られた反射光を利用し、各光学界面において得られた干渉縞から仮想の断面画像を出力します。
5．簡単計測
直感的に使える操作画面を搭載し、処理後の画像をその場で確認できます。処理や解析内容のリスト化、独自解析レシピの作成、解析レシピの繰り返し使用などを簡単に行えます。また、大量データの一括処理が可能で、複数のサンプルや解析結果を一元管理し、手間のかかる後処理を軽減します。
また、表面形状の評価方法を定めた国際規格ISO25718には、非常に多くの項目が設定されており、サンプルごとの適切なパラメータを選択する必要があります。そこで、VS1800では、パラメータ選択を提案するツールを搭載し、管理精度の向上を支援します。
6．柔軟な導入

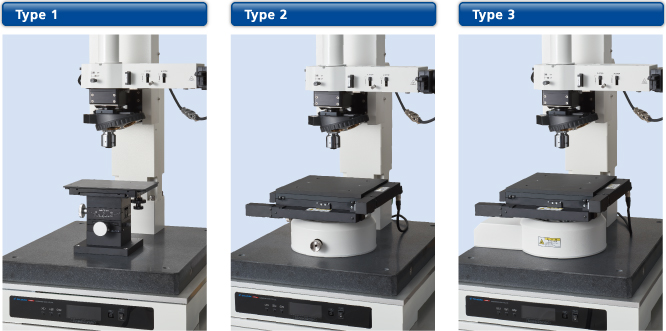

手動XYステージ仕様のベースモデルをType 1とし、駆動部の電動化を段階的に進めたType 2とType 3をご用意しています。各モデルのアップグレードは担当者による部品追加により行い、用途に合わせた手軽な導入が可能です。
