特長
低エネルギー観察条件での超高分解能像
高輝度のコールドFE電子銃により低エネルギー条件でも高い分解能を維持します。
セミインレンズ対物レンズとExB光学系による高効率信号検出により、低エネルギー/低電流条件でも高いS/Nの画像を提供します。
試料ご提供：産業技術総合研究所 上村 佳大 様

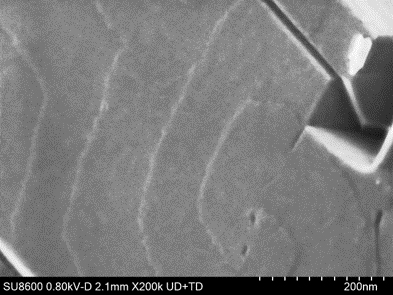

RHO型ゼオライトの表面微細構造（照射電圧：800V）
高コントラストの低加速反射電子像
ExB光学系と検出信号制御機能により、目的に応じて二次電子/反射電子信号を分離しての画像取得が可能です。

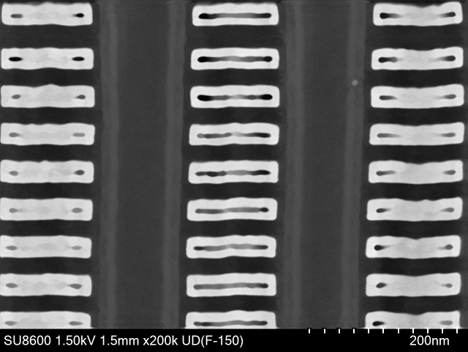

右の画像では3D NANDキャパシタ部の酸化膜と窒化膜の層構造を反射電子の組成コントラストで観察しています。
3D NAND 断面（加速電圧：1.5 kV）
高速応答性反射電子検出
新規開発されたシンチレータ型反射電子検出器（OCD）は応答速度の向上により、観察部位を特定しやすくなりました。
右の画像は1秒未満の取得時間ですが、SRAMの下層配線とFin-FETの構造が確認できています。
5 nm プロセス SRAM下層配線
（加速電圧：30 kV、 走査時間<1秒）
スループット向上を支援する自動化機能搭載

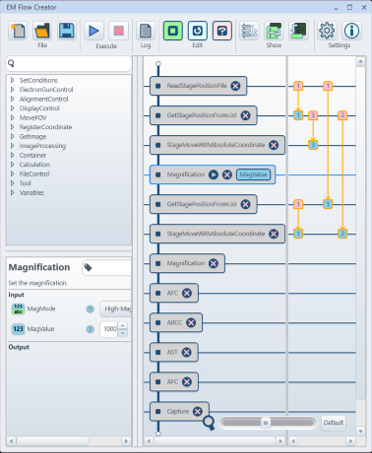

SU8600は光学系の自動調整機能を搭載しており、ユーザーの操作負荷を低減します。また、オプション機能 ”EM Flow Creator”では、連続画像取得などの操作の自動化をサポートします。倍率やステージ位置などの条件設定、フォーカス/コントラスト調整などのSEM機能をブロック化し、それらを組み合わせることで一連の観察レシピを作成します。
レシピはブロックをドラッグ＆ドロップし、フローのように配置することで作成可能で、レシピを実行することで自動観察を開始します。
ユーザビリティを支援する種々の表示機能
SU8600はデュアルモニターに対応。デュアルモニター使用時は1,280 x 960画素の画像を2画面で表示できるほか、最大6チャンネルの信号を表示することが可能です。
また最大40,960 x 30,720画素での画像保存（オプション機能）により、広い領域から高精細な情報を取得することが可能になりました。
6チャンネル表示画面
SEM信号以外にも、ナビゲーション画面（SEM MAP）やチャンバースコープ画像も表示可能です。
カスタマイズも可能なGUIは、2つのモニターを使用することでワークスペースを拡張し、生産性向上に寄与します。
